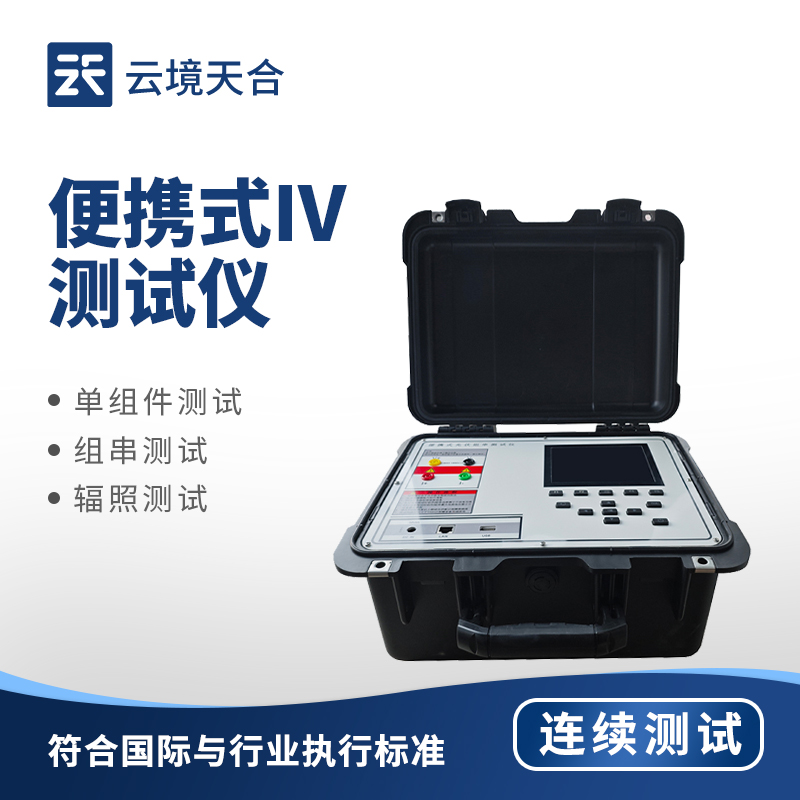

便携式 IV 测试仪是专为光伏组件检测设计的高效工具，例如TW-IV2便携式IV测试仪，可精准测量开路电压、短路电流等核心参数，以下为使用说明：

一、便携式 IV 测试仪使用前准备什么

1. 检查配件是否齐全：主机、电源适配器、4 根香蕉头测试线、4 个鳄鱼钳、2 根 MC4 一转二转接线、太阳辐照度计、辐照度计充电器等。确认内置大容量可更换锂离子电池电量充足，电量不足时可通过电源适配器充电，主机电源为 12V 。

2. 通过操作界面，根据光伏组件规格设置参数。电压测试范围 15 - 1500V，电流测试范围 0.5 - 30A，可自动量程切换。利用内置丰富的太阳能电池组件修正模型数据库选择对应组件生产商产品的修正模型，也可手动添加测试修正模型。

3. 采用 4 线制连接方式，将测试线的香蕉头连接测试仪接口，鳄鱼钳夹在光伏组件电极上。将太阳辐照度计置于合适位置，其顶端检测阳光，用于测量辐照度、温度和角度 。

二、便携式 IV 测试仪如何测量操作

1. 点击操作界面按钮启动测试，单块组件 / 组串检测速度 10 秒完成，可快速获取 I-V 曲线、P-V 曲线，以及短路电流、开路电压、最大功率、最大场压、电流、太阳电池温度、辐照度等参数 。

2. 配备6.5 英寸、640x480 分辨率的 LED 屏幕，测试完成后，数据实时显示，可即时查看。

3. 如需将即时数据转换为 STC（标准测试条件）下的数据，使用对应功能按键操作。可利用设备具备的持续 IV 不间断扫描优势，进行连续测试。

三、便携式 IV 测试仪如何进行数据管理

1. 测试波形数据及测试条件可存入本机内存，也可通过 U 口外接 U 盘导出数据，设备支持存储空间扩容。

2. 可使用文件拷贝功能，将本机内存储的数据文件直接拷贝到 U 盘中 。

四、便携式 IV 测试仪的注意事项与维护

1. 设备内部具备高压隔离电源设计，操作时遵循安全规范。设备具有过压过流和温度保护功能，出现异常自动保护，确保使用安全 。

2. 工作温度为 - 10℃ - 50℃（电池充电：5℃ - 40℃），存储温度为 - 20℃ - 60℃，相对湿度 5% - 95%（无结露）。内置锂电池续航 8 小时，可更换，满足长时间测试需求。

3. 定期检查设备各部件，确保性能正常。遵循设备符合的国际与行业标准进行维护和校准，如 IEC61215 - 2005、IEC61646 - 2008 等 。
